ZTE MC801A Router mit externen 5G Antennen auf die Sprünge helfen

An sich wollte ich 5G noch nicht nutzen. Nachdem ich aber ein Martyrium mit meinem ehemaligen Anbieter (Drei) hinter mich gebracht hatte (Vorspiegelung falscher Tatsachen, Verkauf von Produkten, die gar nicht zur Verfügung stehen etc.) und nun beim Mitbewerb  gelandet bin, hab ich mir  einen 5G Tarif geleistet. Mit im Paket ist ein ZTE MC801A.  Das gelieferte Paket war schnell ausgepackt und installiert.

Info in eigener Sache: Diskussionsforum zum Thema

Speedtest

Wenn wir uns ehrlich sind, reicht wohl für die meisten Anwendungen eine Downloadgeschwindigkeit von 80-100Mbit – zumindest dann, wenn man nicht mehrere Personen „an der Leitung hängen hat“. Mein Zugang sollte aber 300Mbit Down- und rund 50Mbit Upload liefern.

Nichts wie zum https://www.speedtest.net/

Ich staunte nicht schlecht. 300Mbit Downloadrate und rund 20Mbit Upload. Allerdings hatte der Upload eine sehr hohe Latenz (bis zu 400ms). An diesem Punkt hatte ich mir noch nicht wirklich etwas dabei gedacht.

Nextcloud auf einem Miniserver – Uploadkatastrophe durch Uploadlatenz

Trotz der verhältnismäßig hohen Uploadrate, konnte ich meinen Augen nicht trauen, als ich versuchte einen Upload (von extern) auf meine selbst gehostete Nextcloudinstallation durchzuführen. 3kb/s, 10kb/s, 50kb/s…. Kann ja nicht sein. Spätestens hier hätte mir auffallen müssen, dass irgendetwas nicht stimmen kann. Dummerweise habe ich den Fehler bei meiner Nextcloud-Installation gesucht und ein paar Tage später aufgegeben.

5G Antennen müssen her

Gar nicht unbedingt wegen des Uploads, sondern einfach um den Empfang zu optimieren, habe ich mich 2 Wochen später dazu entschlossen 5G Antennen anzuschaffen.

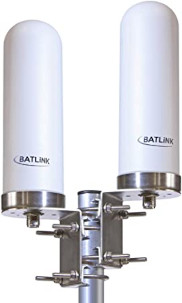

Konkret diese hier: Marinegrade 5G Rundstrahlantenne BATLINK MAO5GV1 inklusive einem 5 Meter Kabel und HUACAM HTS9 Adapter

Externen Antennenanschluss des ZTE MC801A aktivieren

Bezüglich dieses Themas gehen die Meinungen auseinander. Manche meinen, dass man diese Option (externe Antennen) im versteckten Menü des Routers nicht aktivieren muss und 5G Antennen, bei entsprechendem 5G Tarif & Empfang automatisch aktiviert werden, andere allerdings pochen auf das Aktivieren der Antennen.

Bei mir war es so, dass ich nach Anschluss der Antennen (ohne den Antenna Switch) zu nutzen, kaum einen Unterschied bemerkt habe. Nach Aktivierung der Option und einem Neustart des Routers jedoch, gab es einen eklatanten Unterschied (positiv gemeint!)

Das Menü findet man via: http://192.168.252.254/index.html#ant_switch nachdem man sich auf dem Router eingeloggt hat (einfach #ant_switch an die Adresse dranhängen)

Anmerkungen:

Die IP Adresse des Routers kann natürlich variieren und hängt von euerer Konfiguration ab.
Ich habe dann nicht mehr versucht, den Antenna-Switch wieder zu deaktivieren und erneut zu testen. Vielleicht habt ihr ja da entsprechende Erfahrungswerte?

Niedrige Latenz nach Restart & Antenna-Switch-Aktivierung

Durch die Außenantennen & Aktivierung des Antenna Switch & Neustart wurde das Signal verbessert. Am Wichtigsten war jedoch, dass mein Upload dadurch eine um Welten bessere Latzenz erreicht hat (30-40ms), was zur Folge hatte, dass auch meine Nextcloud-Uploads entsprechend der Uploadgeschwindigkeit futschten.

Diskussionsforum zum Thema

Kopano Groupware – Community Edition & Forum eingestellt

Als jemand der bereits Zarafa als Vorgänger von Kopano Groupware im Einsatz hatte, war ich zuletzt nicht minder überrascht, dass das Community Forum von Kopano wohl nur noch als Archiv betrieben wird. Ebenso gibt es wohl schon einige Monate keine Community Edition von Kopano mehr. Nachlesen kann man das im read-only Kopano Forum.

Kurz zusammen gefasst ist man hier wohl der Meinung, dass die Beiträge im Forum selbst stagniert sind und begründet dies damit, dass sich die Entwickler hauptsächlich auf die „supported Version“ von Kopano konzentrieren und  deshalb der Entwicklungszweig der „Community Edition“ keine Berücksichtigung mehr findet. Letzterer hat auf Basis dessen auch schon lange keine Updates mehr erhalten.

Das Einstellen der Community-Version wiederum, hätte direkten Einfluss auf die Frequentierung des Kopano-Forums und macht es quasi überflüssig.

Im Hintergrund -so wird es zumindest Im Forenbeitrag beschrieben- ist gerade einiges in Bewegung. All das betrifft aber ausschließlich die „supported Version“.

Ich kann diese Entscheidung überhaupt nicht nachvollziehen. Das Forum diente meiner Meinung nach auch für zahlende Kopanoanwender als Diskussionsplattform und nicht nur für „Communityuser“.

Zukunft?

Ohne zu wissen, was hier hinter den Kulissen wirklich passiert, bleibt zu hoffen, dass die Groupware „Kopano“ auch die nächsten Jahre noch existiert und vor allem weiterentwickelt wird.

Foreneinträge wie

https://www.synology-forum.de/threads/kopano-community-ist-tot.123397/

https://administrator.de/forum/kopano-community-und-forum-eingestellt-4497589711.html

fördern nicht das Vertrauen in die zukünftige Entwicklung von Kopano.

Gerade in Zeiten, in denen das Thema Datenschutz und digitale Souveränität immer mehr an Bedeutung gewinnt, wäre es fatal, wenn eine Opensource-Groupware-Lösung, die meiner Meinung nach herausragend funktioniert und ein echter MS-Exchange-Ersatz ist, sang- und klanglos vom Monitor verschwindet.

Dies wäre -so sehe ich das zumindest- ein gefundenes Fressen für Befürworter der Microsoft365-Cloud, denn Microsoft und deren Zugpferd „Office/Exchange“ wird es wohl noch lange geben.

Unreflektierte Kommentare, wie:

„Selber schuld, wenn man auf Exoten setzt….“
„Warum verwendet ihr nicht Standardprogramme…“
„Können wir nicht das verwenden, was alle verwenden…“
usw.
usf.

sind immer wieder zu hören und würden durch ein derartiges Szenario nur zusätzlich befeuert werden.

Bitte nicht falsch verstehen! Die MS-Produktschiene ist herausragend und eben ein weltweiter Standard (Office/Exchange). Dennoch drängt MS in die Azure-Cloud. Spätestens hier wird es – bezogen auf den Datenschutz – spannend. (EU-Cloud hin oder hier. Die Daten befinden sich „außerhalb des eigenen Einflussbereiches“, was ich als kritisch empfinde.)

Ich für meinen Teil bleibe so lange wie möglich und sinnvoll umsetzbar bei on-premise Installationen (=die Server stehen bei mir im Haus und dort werden auch die Daten gespeichert) und setze auf OSS.

Oben beschriebene Vorgangsweise (von Kopano) und keine klare Kommunikation, erschwert das jedoch ungemein, denn es schürt Unsicherheit und macht es schwierig, pro OSS zu argumentieren, wenn einem die eigene OSS-Groupware-Lösung vielleicht demnächst „um die Ohren fliegt“.

Mein Wunsch wäre deshalb eine klare Kommunikation von Kopano in Richtung der Kunden!

Vielleicht sehe ich Geister, aber irgendwie hat das Ganze einen etwas faden Beigeschmack….

Grammm/Grommunio

Seit Kurzem gibt es mit Gramm/Grommunio eine eventuelle Kopano-Alternative, die von einer österreichischen Firma entwickelt wird. Das Produkt selbst, hat vor allem bzgl. des Email-Client eine starke Ähnlichkeit mit Kopano. Ich habe mir die Software allerdings noch nicht genauer angeschaut, weshalb ich hierzu noch nichts Genaues schreiben kann.

Weitere Details, kann man auf der Website von Grommunio finden.

Docker mit NGINX-Proxymanager, UFW, Fail2Ban, MariaDB und Nextcloud — Teil 5

Mittlerweile sind wir schon beim fünften Teil meines Dockertutorials angekommen. Sofern ihr quasi von null startet und ein ähnliches Projekt (Nextcloud, Mariadb, ufw, Fail2ban, NPM etc.) umsetzen wollt, empfehle ich hier zu beginnen.

Ich gehe in diesem Teil davon aus, dass bei euch Docker, UFW – mit Adaptierung für Docker,  Portainer, Nextcloud, Mariadb und der Nginx-Proxymanager laufen. Thema dieses Parts wird die Inbetriebnahme von Fail2Ban sein. Fail2Ban überwacht Logdateien des Systems auf gewisse „Muster“ = Fehler und sperrt zb. IP-Adressen die zu oft fehlerhafte Authentifizierungen durchführen. Um die Filterung durchzuführen, werden Filter (=via reguläre Ausdrücke, regexp) genutzt. Ich bin, was die Erstellung eigener regulärer Ausdrücke angeht nicht gut und meistens auf „das Internet“ angewiesen (nur so nebenbei angemerkt).

Fail2Ban wird in einem Docker Container laufen und sowohl den Host, als auch die Container schützen. Wichtig ist, dass sämtliche Logverzeichnisse (Docker und Host) im Fail2Ban-Dockercontainer „read-only“ (nur lesen) eingebunden werden müssen, da Fail2Ban sonst ja keinen Zugriff auf die Logs hätte und seine Arbeit nicht verrichten könnte.

Logverzeichnisse

Ich greife hier etwas vor, obwohl wir den Container  für Fail2Ban noch nicht ausgerollt haben. Es ist wichtig, dass man folgenden Zusammenhang versteht.

  • Die Logverzeichnisse, der zu überwachenden Dienste,  werden als sog. „Bindmounts“ – nur lesend in den Fail2Ban Container eingebunden.
  • Die Einbindung im Fail2Ban-Container erfolgt im Verzeichnis /remotelogs/<name des Containers oder Dienstes>
  • Es sollen der Nginx-Proxy-Manager, Nextlcoud und der SSH-Zugang des Hosts überwacht werden.
  • Bei mir werden alle Dockervolumes nach /var/lib/docker/volumes/<Name des Volumes> gemountet.

Das sieht dann bzgl. Volumes bei mir zb so aus (in Portainer – Container Fail2Ban):

Aufschlüsselung der (Logging)Verzeichnisse

  • SSH loggt am Host in das Verzeichnis /var/log
  • Nextcloud loggt (in meinem Fall) nach /var/lib/docker/volumes/Nextcloud_data/_data/data
  • NPM nach /var/lib/docker/volumes/nginxpm_data/_data/logs
  • das /config Verzeichnis hat mit dem Logging selbst nichts zu tun, sondern enthält die Konfiguration von Fail2ban

Ausrollung von linuxserver/fail2ban

Wie sicher schon gewohnt, wird der Container von Fail2Ban via Portainer ausgerollt. Der Name des Image ist linuxserver/fail2ban.

Volumes

Es muss nur ein Volume für die Konfiguration von Fail2Ban erzeugt werden. Ich nenne es fail2banconfig.

Abgesehen von der Zuordnung des Volumes für die Fail2Ban-Konfiguration, ges es bei der Zuordnung der weiteren Volumes, um das jeweilige Loggingverzeichnis der diversen Dienste (am Host). Wenn ihr euch 1:1 an die Anleitung hier  gehalten habt, sollte das so ausehen. (Kann aber variieren, wenn ihr andere Bezeichnungen für die Volumes gewählt habt!) Achtet auch darauf, dass die Logs via „BIND“ eingebunden werden!

Netzwerk, Ports

Wir benötigen für Fail2Ban weder eine IP-Adresse noch irgendwelche Ports.

Command & Logging

  • Interactive & TTY

Environment

  • PUID 1000 (die ID eures Standardusers, der ganz am Anfang angelegt worden ist. Seht ihr wenn ihr in /etc/passwd des Hosts reinschaut)
  • PGID 1000 (Gruppe des Standardusers. Seht ihr auch, wenn ihr in /etc/passwd des Hosts reinschaut)
  • TZ Europe/Berlin
  • SSMTP_HOST (Hostname eures SMTP-Servers) -> OPTIONAL: Nur wenn ihr Mailbenachrichtigungen erhalten wollt!
  • SSMTP_PORT (normalerweise 587)
  • SSMTP_HOSTNAME – Der Hostname eures Dockerhosts (ich hab hier den FQDN meines Dockerhosts eingetragen)
  • SSMTP_USER (Der Benutzer zur Benutzerauthentifizierung am Mailserver)
  • SSMTP_PASSWORD (Das Passwort, des Benutzers am Mailserver)
  • SSMTP_TLS (Normalerweise auf YES zu setzen)
  • SSMTP_STARTTLS (Normalerwese auf YES zu setzen)

Restart Policy

  • Always

Capabilities

  • Hier muss zusätzlich „NET_ADMIN“ und „NET_RAW“ aktiviert werden.

Ausrollen

  • Nun kann der Container ausgerollt werden „Deploy the Container“.

Anpassung der Konfiguration von fail2ban

Fail2Ban läuft jetzt zwar, jedoch ohne Konfiguration der sog. „Jails“. In den Jails, werden Dienste definiert, die überwacht werden sollen. Ebenso muss eine „Action“ (also Aktion) definiert werden, um Festzulegen, wie denn mit „bösen“ Anfragen umgegangen werden soll.

Die Konfiguration erledigen wir via SSH am HOST (im Konfigurationsverzeichnis von Fail2Ban).

/var/lib/docker/volumes/fail2banconfig/_data/fail2ban

WICHTIG: Alle *.conf Dateien werden bei einem Restart des Containers überschrieben. Deshalb ist für jede Adaptierung einer .conf-Datei eine .local Datei zu erstellen.

Am Besten ist es, neue Dateien mit der „Endung“ .local zu erstellen, oder bestehende Dateien zu kopieren, wenn man den Inhalt benötigt.

fail2ban.conf -> fail2ban.local

An der.conf-Datei wird KEINE ÄNDERUNG durchgeführt.

Wir kopieren die Datei (vorbeugend) und erstellen so eine .local Datei:

cp fail2ban.conf fail2ban.local

jail.conf -> jail.local

An der.conf-Datei wird KEINE ÄNDERUNG durchgeführt.

Wir kopieren die Datei (vorbeugend) und erstellen so eine .local Datei:

cp jail.conf jail.local

Der Inhalt der Datei jail.local sieht in meinem Fall so aus:

[DEFAULT]
bantime = 21600
findtime = 120
maxretry = 3

[DEFAULT]
mta = sendmail
action = %(action_)s
destemail = admin@it-networker.at
sender = fail2ban@it-networker.at

Filter für NPM und Nextcloud erstellen

Wir wechseln am Host in das Verzeichnis /var/lib/docker/volumes/fail2banconfig/_data/fail2ban/filter.d

Dort erstellen wir eine Datei mit Namen: npm.local

Inhalt des NPM Filters (npm.local)

[INCLUDES]
before = common.conf

[Definition]
failregex = ^\s*(?:\[\]\s+)?- 401 \d+ - [A-Z]+ \w+ \S+ "[^"]+" \[Client <ADDR>\]
^<HOST> -.*"(GET|POST|HEAD).*HTTP.*" 403
^<HOST> -.*"(GET|POST|HEAD).*HTTP.*" 404
^<HOST> -.*"(GET|POST|HEAD).*HTTP.*" 444

Weiters erstellen wir eine Datei für Nextcloud mit Namen nextcloud.local

Inhalt des Nextcloud Filters (nextcloud.local)

[Definition]
_groupsre = (?:(?:,?\s*"\w+":(?:"[^"]+"|\w+))*)
failregex = ^\{%(_groupsre)s,?\s*"remoteAddr":"<HOST>"%(_groupsre)s,?\s*"messag>
^\{%(_groupsre)s,?\s*"remoteAddr":"<HOST>"%(_groupsre)s,?\s*"messag>
datepattern = ,?\s*"time"\s*:\s*"%%Y-%%m-%%d[T ]%%H:%%M:%%S(%%z)?"

Jail für SSH (des Hosts) NPM und Nextcloud erstellen

Ganz wichtig ist bezüglich „JAILS“ der Parameter chain =

  • Ist es ein Dockercontainer, den wir schützen wollen, müssen wir bei chain = DOCKER-USER verwenden!
  • Ist es der Host, den wir schützen wollen, müssen wir bei chain = INPUT verwenden!

Für die Anpassungen müssen wir (wieder am Host) in  das Verzeichnis:

/var/lib/docker/volumes/fail2banconfig/_data/fail2ban/jail.d

wechseln.

Jail für Nextcloud (nextcloud.local)

Via nano nextcloud.local erstellen wir eine Datei,  mit Folgendem Inhalt.

[nextcloud]
backend = auto
enabled =
port = 80,443
chain = docker-user
protocol = tcp
filter = nextcloud
logpath = /remotelogs/nextcloud/nextcloud.log
action = %(known/action)s

Jail für Nextcloud-auth (nextcloud-auth.local)

Via nano nextcloud-auth.local erstellen wir eine Datei,  mit Folgendem Inhalt.

[nextcloud-auth]
enabled = true
chain = docker-user
port = http,https
logpath = %(remote_logs_path)s/nextcloud/nextcloud.log
destemail = admin@it-networker.at
sender = fail2ban@it-networker.at
sendername = Fail2Ban

Jail für den NPM (npm.local)

Via nano npm.local erstellen wir eine Datei,  mit Folgendem Inhalt.

[npm]
enabled = true
chain = docker-user
logpath = /remotelogs/npm/fallback_error.log
/remotelogs/npm/default-host_access.log
/remotelogs/npm/proxy-host-*_error.log
/remotelogs/npm/default-host_error.log
/remotelogs/npm/fallback_access.log

destemail = admin@it-networker.at
sender = fail2ban@it-networker.at
sendername = Fail2Ban

Jail für SSH des Hosts (sshd.local)

Via nano sshd.local erstellen wir eine Datei,  mit Folgendem Inhalt.

[sshd]
enabled=true
chain = INPUT
logpath = /remotelogs/authloghost/auth.log
backend = %(sshd_backend)s

destemail = admin@it-networker.at
sender = fail2ban@it-networker.at
sendername = Fail2Ban

Restart von Fail2Ban bzw. des Containers

Fail2ban kann mit dem Befehlt fail2ban-client restart neu gestartet werden. Hier hat es bei mir allerdings immer wieder ein wenig „gehakelt“.

Am Besten ist es, einfach den Fail2Ban-Container neu zu starten. Nach einem Neustart des Containers, sollte nun auch Fail2Ban ordnungsgemäß funktionieren und sowohl Host, als auch Container schützen.

Beobachten kann man das Verhalten im Fail2Ban – Log. Das Logging findet allerdings im Container statt. Entweder verwendet ihr die Shell, die via Portainer erreichbar ist, oder greift einfach über die Konsole des Hosts darauf zu.

Der Zugriff auf die Container-Konsole gelingt mit:

docker exec -it fail2ban bash

fail2ban = hierbei der Name des Containers.

Das Prompt sieht so aus (bis auf das was vor dem : steht:

root@vps2348723:/# docker exec -it fail2ban bash
root@8ddbafffbff4:/#

Das Logverzeichnis befindet sich hier: /config/log/fail2ban

Die Datei heißt: fail2ban.log

Am Besten ist es ihr lasst mittels tail -f /config/log/fail2ban/fail2ban.log das Log live mitlaufen und gebt bei den übewachten Diensten zb. mehrfach ein falsches Passwort ein. Das Log sollte darauf reagieren. (Bitte drauf achten, dass ihr euch nicht selbst aussperrt!)

Diskussionsforum zum Thema

Docker mit NGINX-Proxymanager, UFW, Fail2Ban, MariaDB und Nextcloud — Teil 4

MariaDB installieren

Um Nextcloud mit einer  Datenbank versorgen zu können, greife ich auf MariaDB (innerhalb eines Dockercontainers) zurück. MariaDB wird -wie alle anderen Container- die eine fixe IP benötigen, eine manuelle IP, aus dem von uns erstellten „Docker-Netzwerk“ erhalten. Wie immer wird das Image via Portainer ausgerollt.

Volume erstellen

MariaDB benötigte ein Volume, um persistente Daten zu speichern (ich nenne es mariadb_lib).





Ports und Imagename

  • Image: mariadb:latest
  • Port 3306:3306

Netzwerk

Beim Netzwerk wählen wir unser benutzerdefiniertes Netzwerk und vergeben dem Container eine statische IP, (Gateway, DNS sind optional).

Volume zuordnen

Das erstellte volume wird dem Verzeichnis

/var/lib/mysql

zugeordnet.

Environment Variablen

  • MYSQL_ROOT_PASSWORD -> bei Value ein Rootpasswort für MariaDB setzen

Restart Policy

  • Always

Command and Logging

  • Console -> Interactive & TTY

Container ausrollen

  • via Klick auf „Deploy the container“

Bestenfalls sieht das dann bei euch so aus (bis auf die Netzwerkadresse, die ihr lt. euren Netzwerk vergeben könnt)

Standardabsicherung von Mariadb

Via Portainer und nach Auswahl des Containers „MariaDB“ wechseln wir in die Konsole, des MariaDB-Containers.

Wir tippen: mariadb_secure_installation

um ein paar grundlegende Basiseinstellungen bzgl. Sicherheit zu tätigen. Das Rootpasswort = das Passwort, das wir vorhin bei den Umgebungsvariablen für den MariaDB-Root-User gesetzt haben!

  • switch to unix_socket authentication: Y
  • Passwort für Root setzen: haben wir schon, also N
  • Remove anonymous users: Y
  • Disallow root remotly: Y
  • Remove Testdatabase: Y
  • Reload privileges tables now: y

Datenbank für Nextcloud erstellen

Von den Containern her, wird es wie folgend laufen.

  • MariaDB hat eine fixe IP (10.0.0.100)
  • Nextcloud wird die IP 10.0.0.200 bekommen
  • Wir müssen nun auf unserer Mariadb
    • Eine Datenbank erstellen
    • Einen User erstellen, der via 10.0.0.200 Vollzugriff auf die erstellte Datenkbank hat

Folgende Aktionen sind in der Konsole des MariaDB-Dockercontainers durchzuführen.

Verbinden mit MariaDB

mariadb

User „nextcloud“ erstellen, der von 10.0.0.200 aus auf die DB zugreifen darf

CREATE USER 'nextcloud'@'10.0.0.200' IDENTIFIED BY 'geheimespasswort';

Datenbank erstellen

CREATE DATABASE IF NOT EXISTS nextcloud CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci;

Dem oben erstellten User den Zugriff gewähren

GRANT ALL PRIVILEGES on nextcloud.* to 'nextcloud'@'10.0.0.200';

FLUSH PRIVILEGES;

quit

Nextcloud installieren

Ich gehe davon aus, dass ihr bereits einen DNS-Namen (FQDN) für eure Cloud -bei eurem Provider- eingerichtet habt. Ich nehme für dieses Beispiel hier meine Test(sub)domain nc.it-networker.at

Volume einrichten

Wie mittlerweile schon gewohnt, ist ein Volume zu erstellen. (Name: nextcloud_data). Ich gehe hier jetzt nicht nochmals ins Detail, wie man via Portainer ein Volume erstellt.

Container erstellen

Netzwerkkonfiguration (Ports)

Hier müsst ihr darauf achten, dass ihr hostseitig kein Port verwendet, das bereits vergeben ist. Ich wähle hier in meinem Fall, Port 88 am Host -> Port 80 im Container.

Command and Logging

  • Interactive & TTY

Volumes

  • /var/www/html -> volume Nextcloud_data

Network

Da wir unserem MariaDB Benutzer „nextcloud“@“10.0.0.200“ den Zugriff auf die Nextcloud Datenbank gestattet haben, bekommt der Nextcloudcontainer IP 10.0.0.200 in unserem Dockernetzwerk.

Umgebungsvariablen

Hier ist an sich nichts hinzuzufügen, da die Konfiguration ja erst beim Aufruf der FQDN eurer Nextcloudinstallation startet (zb. nc.euredomain.com). Später kann jedenfalls der Parameter PHP_UPLOAD_LIMIT und PHP_MEMORY_LIMIT angepasst werden.

Restart Policy

  • Always

Container ausrollen

  • Mit Klick auf „Deploy the container“. Bei Erfolg:

NGINX-Proxy-Manager anpassen

Damit wir unsere Nextcloudinstallation ansprechen können, muss nun im NPM ein Host hinzugefügt werden. Wie oben erwähnt, soll meine Nextcloud Installation unter der Subdomain nc.it-networker.at erreichbar sein. Das Ganze soll via SSL erfolgen.

SSL muss sein

Deshalb erstelle ich mir via NPM ein SSL Zertifikat.

  • Login in den NPM
  • Oben SSL-Certificates -> Add SSL Certificate -> Letsencrypt
  • Domain: nc.it-networker.at (add unterhalb anklicken)
  • Eure Mailaddresse angeben
  • I Agree to…. anklicken
  • Save

Host erstellen

  • Login in den NPM
  • Oben Hosts -> Proxy Host
  • Rechts -> Add Proxy Host
  • Domain Namen eingeben
  • Port eingeben (80)
  • Block Common Exploits -> aktivieren  (ist im Screenshot fälschlicherweise inaktiv)

  • Reiter SSL -> das zuvor erstellte SSL – Zertifikat wählen
  • Force SSL
  • ggf. HTTP/2 Support
  • HSTS Enabled
  • Save

Weitere Schritte via GUI von Nextcloud

Nun sollte die Adresse eurer Nextcloud aufrufbar sein.

Folgend die Einstellungen lt. meinem Tutorial

Nach  Klick auf installieren dauert es nun ggf. ein wenig bis ihr in Nextcloud landet.

Nun könnt ihr User anlegen und die Cloud nutzen.

Optimierungen

Vor Allem die Warnung „Du greifst über eine sichere Verbindung auf deine Instanz zu, deine Instanz generiert jedoch unsichere URLs….“ muss ernst genommen werden. Um die Warnung los zu werden ist die config.php von nextcloud anzupassen. Wir erinnern uns, dass wir während dem Setup von Nextcloud ein Volume erstellt haben. Sofern ihr die Konfiguration von Docker nicht adaptiert habt, landen alle erstellten Volumes (im Dateisystem des Hosts) auf /var/lib/docker/volumes/<Containername>/_data.

Die Nextcloud-Konfiguration liegt bei mir auf : /var/lib/docker/volumes/Nextcloud_data/_data/config

Die Datei config.php muss bearbeitet werden.

nano config.php

Nach der Zeile

'version' => '25.0.2.3',

muss Folgendes ergänz werden. (Natürlich mit eurer Domain bzw. eurer Docker-IP des NPM)

'overwritehost' => 'nc.it-networker.at',
'overwrite.cli.url' => 'http://nc.it-networker.at',
'overwriteprotocol' => 'https',
'trusted_proxies' =>
array (
0 => '10.0.0.3',
),

Nach dem Restart des Nextcloud Containers, ist die Warnung dann verschwunden.

Caldav/ Carddav

Eventuell (naja, eigentlich ziemlich sicher) seht ihr auch noch folgende Meldungen, wenn ihr als Administrator in NC (=Nextcloud) einsteigt und „Verwaltung / Übersicht“ aufruft.

Dein Webserver ist nicht richtig konfiguriert, um „/.well-known/caldav“ aufzulösen. Weitere Informationen hierzu findest du in unserer Dokumentation ?.
Dein Webserver ist nicht richtig konfiguriert, um „/.well-known/carddav“ aufzulösen. Weitere Informationen hierzu findest du in unserer Dokumentation ?.

Um dieses Problem zu lösen, muss der Host von Nextcloud im NPM angepasst werden.

Konkret gesprochen, müsst ihr diese Werte im Fenster (Reiter Advanced des NC-Proxy-Hosts) einfügen.

location /.well-known/carddav {
return 301 $scheme://$host/remote.php/dav;
}
location /.well-known/caldav
{
return 301 $scheme://$host/remote.php/dav;
}
location /.well-known/webdav
{
return 301 $scheme://$host/remote.php/dav;
}

und speichern.

Dann verschwindet die Meldung.

Hier gehts zu Teil 5

Diskussionsforum zum Thema

Docker mit NGINX-Proxymanager, UFW, Fail2Ban, MariaDB und Nextcloud — Teil 2

Nicht benötigte Container, Volumes & Images löschen

Willkommen zum zweiten Teil meiner Docker-Serie.

Bitte lest unbedingt auch die vorhergehenden Teile!Nachdem wir unsere Dockerinstallation mittels des  „hello-world-Container“ nur getestet haben, ist nun ein für uns nun nutzloser Container vorhanden. Deshalb löschen wir selbigen. Es ist generell ratsam, nicht verwendete Container, Images, Volumes etc. zu entfernen. Nach dem Löschen des Containers, ist auch das Image von „hello-world“ zu löschen.

Installation NGINX-Proxy Manager

Der NGINX-Proxymanager (kurz NPM) wird anfragen vom externen Netzwerk (Internet) entgegen nehmen und diese dann zum jeweiligen Container weiterleiten. Für jede Weiterleitung muss ein Full-Qualified-Domain-Namen (eine Domäne, Subdomäne…) vorhanden sein.

D.h. beispielsweise, dass die Subdomain portainer.it-networker.at an Container „portainer“ bzw. dessen Container-IP weitergeleitet wird.

Ebenso wäre es möglich eine Subdomain proxy.it-networker.at zu erstellen und diese dann vie NPM an unseren NPM-Container weiterleiten zu lassen.

Widmen wir uns aber zuerst der Einrichtung.

Volumes erstellen

Wir benötigen 2 sogenannte Volumes. Ein Volume verweist auf das Dateisystem des Servers (Hosts). Selbst nach einem Neustart, oder der Neuerstellung des betroffenen Containers, bleiben die Daten auf diesem quasi „gemappten“ Dateisystem erhalten.

Es sind 2 Volumes zu erstellen:

  • Ein Datenverzeichnis für den NPM
  • Ein Datenverzeichnis für Letsencrypt (SSL Zertifikate)

Anmerkung: Der NPM macht es möglich, durch Einbindung von Let’s encrypt, kostenlose offizielle SSL Zertifikate zu erstellen.

In Portainer wählen wir links Volumes, dann oben rechts „Add Volume“ und vergeben (ganz oben) als Name „nginx_data“. Es ist völlig egal, welchen Namen ihr hier vergebt. Wichtig ist nur, dass ihr das Volume später eindeutig zuordnen könnt. (Ihr müsst wissen, welches Volume ihr hier für welchen Container vorbereitet habt 😉 ).

Alle anderen Einstellungen belassen wir auf den Vorgaben und klicken auf „Create the volume“.

Das Volume für Letsencrypt erstellen wir auf die gleiche Art und Weise. Ich wähle hierfür den Namen „letsencrypt_data“.

Container erstellen

In Portainer klicken wir links im Menü auf „Containers“ und danach oben rechts auf „Add Container“.

  • Der Name kann beliebig vergeben werden. Ich wähle „NginxPM“.
  • Als Image bitte: jc21/nginx-proxy-manager:latest eingeben.
  • Unter „Network ports configuration“ -> Manual network port pubishing auf „publish a new port“ klicken und folgende Ports erstellen. (Für jedes zusätzliche Port immer wieder auf „publish a network port“ klicken.

Sieht dann so aus:

NGINX-PM wird anfragen auf 80 und 443 annehmen. Port 81 ist das Managementport.

Advanced Container Settings

Command and Logging

Interactive & TTY wählen (=man hat dann eine Konsole für den Container, in die man sich einloggen kann).

Volumes

Im Reiter Volumes müssen wir nun unsere erstellten Volumes für den NPM zuordnen. Wir klicken also 2x auf „map additional volume„, da wir ja auch 2 Volumes zuordnen wollen.

Die Zuordnung der Volumes sollte nun so aussehen:

Network

Network wird aktuell noch auf den Standardeinstellungen belassen.

Env & Labels

Hier kann man Umgebungsvariablen (ENVironment variables) für den Container ein-/erstellen. In unserem Fall müssen wir hier aber nichts ändern oder eintragen. Dies gilt ebenso für den Reiter Labels.

Restart policy

Hier wird es wieder interessant, denn mit dieser Policy kann gesteuert werden, wie sich der Container z.B. nach einem Hostneustart verhält. Wir setzen die Policy auf „Always“.

Runtime & Resources / Capabilities

Können so belassen werden. Die Standardeinstellungen sind in dem Fall ok.

Container „deployen“

Nun ist es an der Zeit den Container auszurollen und zu starten. Dies gelingt mit einem simplen Klick auf „Deploy the container„. Läuft alles glatt, wird nun das Image heruntergeladen und der Container mit unseren Einstellungen gestartet. Landet ihr nach dem Deployment auf folgender Seite, dann hat alles wie gewünscht funktioniert.

Erreichbarkeit prüfen

An sich müsste der NGINX-PM nun auf Port 81 ansprechbar sein. Der Versuch eines Aufrufs von http://portainer.it-networker.at:81/ führt jedoch zu einem Fehler. Die Website ist nicht erreichbar.

Nach kurzer Überlegung wird klar, weshalb das so ist. Wir hatten ja im ersten Teil via ufw-Firewall den Zugriff auf Port 22 und 9443 eingeschränkt. Ein anderer Port ist ja eingehend nicht offen. Hat man eine öffentliche statische IP, kann man den Zugriff auf Port 81 des Containers (NGINX-PM) freigeben:

ufw route allow from <eure öffentliche IP> to 172.17.0.3 port 81

Jetzt klappts…

Danach könnt ihr euch bei eurem NGINX-PM einloggen. Der Standarduser ist admin@example.com, das Passwort changeme

Nach dem Login, müsst ihr eure „Admindetails“ angeben und ein neues Passwort setzen.

UFW Firewall anpassen & IP-Adresse des NGINX-PM adaptieren

Alle eingehenden Anfragen auf Port 80 oder 443 sollen ausschließlich auf den NGNIX-PM weitergeleitet werden. Es ist klar, dass unsere UFW –  Firewall angepasst werden muss. Hier kommt es jetzt aber zu einem kleinen Problem, denn Docker vergibt innerhalb des Standardnetzwerkes (172.17.0.x) die IP Adressen automatisch (DHCP). Es könnte theoretisch passieren, dass die Container bei jedem Neustart eine andere IP-Adresse bekommen.

Unsere Firwallregeln wären somit dann im schlimmsten Fall nutzlos bzw. würden zumindest ins Leere laufen.

Ein eigenes Netzwerk erstellen

Um dem entgegen zu wirken, erstellen wir uns ein eigenes Netzwerk.

  • In Portainer wählen wir auf der linken Seite „Networks“ und folgend oben rechts „Add Network“.
  • Der Name kann frei vergeben werden.
  • Driver verbleibt auf „bridge“.
  • Unter „IPV4 Network configuration“ müssen wir nun aber eine IP Adresse vergeben. Ich wähle hier „10.0.0.0/24“. Hiermit stehen uns also 254 Adressen zur Verfügung.
  • Ebenso müssen wir einen Gateway eintragen. (10.0.0.1)

Abschießend einfach noch ganz unten auf „Create the network“ klicken.

Wir haben nun also ein „eigenes Netzwerk“ mit dem Adressraum 10.0.0.1-10.0.0.254 erstellt. Aufgrund dessen können nun Container erstellt werden, die eine fixe IP bekommen. Diese IP-Adresse bleibt auch erhalten, wenn der Container neu gestartet wird.

NGINX-PM IP Anpassungen

Wir wollen, dass der NGINX-PM immer die IP Adresse 10.0.0.3 erhält. Der Container muss also angepasst werden. In Portainer wählen wir links „Containers„, danach suchen wir uns in der Liste rechts den NPM heraus, klicken ihn an und klicken oben auf „Duplicate / Edit„.

Bei den nun angezeigten Einstellungen, nach unten scrollen, bis zu „Advanced container settings“ und wählen den Reiter „Network“ aus.

Im Dropdown „Network“ wählen wir das zuvor erstellte Netzwerk bei mir „it-networker„. Weiter unten bei „IPV4 Address“ ist nun die gewünschte IP – bei mir 10.0.0.3 – einzugeben.

Letztlich „deployen“ wir den Container nochmals per Klick auf „Deploy the containter„. Die Nachfrage „Are you sure?“ quittieren wir mit „Replace„.

Unser NPM hat nun die IP 10.0.0.3

Achtung: Ufw-Firwall

Nachdem sich die IP unseres NGINX-PM geändert hat, muss nun ufw wieder angepasst werden!

Mittels ufw status numbered lassen wir uns die geltenden Regeln anzeigen.

Die „alte Regel“ -unten Nr 3- für den NPM (NGINX Proxymanager) kann gelöscht werden.

ufw delete 3

…und entsprechend bestätigen.

Um  weiterhin Zugriff auf den NPM zu haben, muss eine neue Regel erstellt werden:

ufw route allow from <eure öffentliche IP> to 10.0.0.3 port 81

Jetzt ist der NPM wieder für euch erreichbar! (Port 81)

Dies sollte nur eine kurzfristige Lösung sein! Vor  allem dann, wenn ihr keine statische öffentliche IP habt. Spätestens, sobald der NPM via Subdomain und HTTPS erreichbar ist, ist die oben angeführte Firewallregel zu löschen, denn die Verbindung ist nicht verschlüsselt!

Eigene Subdomain für NPM

Das, was wir oben bezüglich des Netzwerkes durchexerziert haben, war einerseits nötig, diente aber auch Verständnis. Es ist jetzt an der Zeit, den NPM über eine Subdomain anzusprechen. Natürlich via SSL!

Ich habe deshalb eine neue Subdomain im DNS meines Providers angelegt. Diese lautet proxy.it-networker.at

Zusätzliche Regeln mit ufw erstellen

Jeder soll von extern auf Port 80 und 443 unseres NGINX-PM Container (der intern auf IP 10.0.0.3 läuft) zugreifen können. Die Aktion ist auch nötig, damit wir uns via Letsencrypt ein valides SSL Zertifikat für die Subdomain proxy.it-yourself.at holen können!

 ufw route allow from any proto tcp to 10.0.0.3 port 80

ufw route allow from any proto tcp to 10.0.0.3 port 443

Die  weitere Einrichtung erfolgt nun im Adminbackend des NPM (Port 81/http mit dem FQDN)

  1. Einloggen in den NPM
  2. Auswahl des Reiters SSL Certificates
  3. Klick (oben rechts) auf Add SSL Certificates -> Letsencrypt
  4. Bei „Domain Names“ tragt ihr bitte eure Subdomain ein, die ihr für den NPM vorgesehen habt. Achtung wenn ihr den FQDN im Feld eingegeben habt, nicht Return drücken, sondern gleich unterhalb auf „Add <euer FQDN>“ klicken.
  5. Unten „I Agree……….“ wählen
  6. Auf Save klicken

Der Test „Test Server Reachability“ ist nicht immer erfolgreich. Ich führe ihn deshalb nicht jedesmal durch. Egal, ob der Test erfolgreich ist, oder nicht. Nach dem Klick auf Save, dauert es meist rund 30 – 40 Sekunden und ihr habt euer Zertifikat.

Regel im NPM für proxy.it-networker.at erstellen

  • Oben klick auf Hosts -> Proxyhosts
  • Mittig (grüner Button) -> Add Proxy Host
  • Domain Names: proxy.it-networker.at (nach Eingabe wieder auf das Add… unten klicken)
  • Scheme: http
  • Forward Hostname / IP: Name des Containers: NginxPM / oder IP
  • Forward Port: 81
  • Block common exploits
  • Reiter SSL: Das zuvor erstellte SSL Zertifikat auswählen
  • Force SSL
  • HTTP/2 Support
  • Save

Gebt ihr nun https://<eure Subdomain> ein -> in meinem Fall https://proxy.it-networker.at gelangt ihr HTTPS-Verschlüsselt direkt zum Login euers NPM.

Zugriffssteuerung / Absicherung

Es ist jetzt an der Zeit, die Firewallregel, die einen direkten Zugriff auf Port 81 (des NPM) erlaubt, zu löschen. Mittlerweile wisst ihr schon, wie das geht.

ufw status numbered

Danach die betreffende Regel sichten und per Nummer davor in der Eckigen klammer löschen.

ufw delete 2

Natürlich kann es sein, dass die betroffene Regel bei euch eine andere Nummer hat!

Weiter zu Teil 3

Diskussionsforum zum Thema
